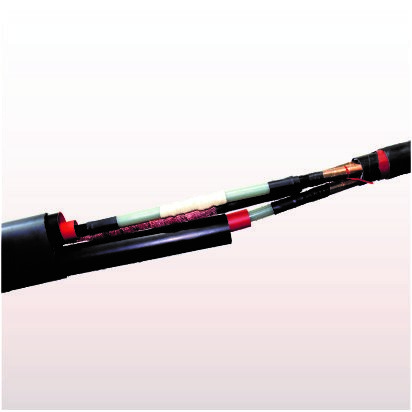

10kV热缩中间接头
应用领域
立即咨询
下载说明书
产品描述
材料:
收缩倍率:
特点:
性能指标

序号

试验项目1

标准要求

户内

户外

中间

1

工频耐压试验

AC 39kV,5min或

DC 35kV,15min

淋雨下工频耐压试验

----

35kV下,1min,组合试样未闪络和击穿

------

2

室温下局部放电试验

在15kV下组合试样无可检测放电

3

高温下冲击电压试验,在θt2)

95kV,正负极性冲击各10次不闪络,不击穿

4

恒压负荷循环试验

在θt温度下和23kV下循环60次3(空气中)

在θt温度下和23kV下循环30次3(空气中)和30次3(水中)

5

局部放电(在θt2)4)下和环境温度下t

在15kV下≤10pC

6

短路热稳定(屏蔽5

在电缆屏蔽的ISC下,短路2次,无可见损伤;

7

短路热稳定(导体)

升高到电缆导体的θSC下,短路2次,无可见损伤

8

短路动稳定

在电缆屏蔽的Id下,短路1次,无可见损伤

9

冲击电压试验

95kV,正负极性冲击各10次不闪络,不击穿

10

交流耐压

23kV,15min

11

潮雾试验7

11kV,300H

12

盐雾试验7

11kV,1000H

1)除非另有规定,试验应在环境温度下进行;

2)θt是正常运行时导体最高温度加(5-10)℃;

3)每一循环8H,温度稳定时间至少2H,冷却时间至少3H;

4)在加热期结束时进行测量;

5)本试验仅适用于能直接或通过衬套与电缆金属屏蔽相连接的终端;

6)进对峰值电流ip>80kA的单芯电缆附件和峰值电流ip>63kA的三芯电缆附件有此要求;

7)对瓷套管、瓷绝缘套管的终端无此要求;对有护罩式终端应在三相条件下试验。


产品规格

电压等级

线芯数量

电缆截面/mm2

产品代码

8.7/15(17.5)kV

3,1

25-50

70-120

150-240

300-400

500-630

8.7/15kVRSJY-3/1(1/1)

8.7/15kVRSJY-3/2(1/2)

8.7/15kVRSJY-3/3(1/3)

8.7/15kVRSJY-3/4(1/4)

8.7/15kVRSJY-3/5(1/5)

6/10(12)kV

6.35/11(12)kV

3,1

25-50

70-120

150-240

300-400

500-630

6/10kVRSJY-3/1(1/1)

6/10kVRSJY-3/2(1/2)

6/10kVRSJY-3/3(1/3)

6/10kVRSJY-3/4(1/4)

6/10kVRSJY-3/5(1/5)
